Franck_RS

"gros Freins" Type Volvo 240 Ventilés Sur Bmw 2002

Recommended Posts

L’idée est de détailler le montage ses avantages et ses inconvénients :

Avantages :
- utilise les jambes de force de 2002 standard.
- le coût de revient bien inférieur à la plupart des autres solutions
- l’efficacité du montage
- le coût des consommables (c’est suffisamment dimensionné pour utiliser des consommable de série)
- la dispo des pièces
- ces étriers sont des 4 pistons double circuit comme à l’origine donc il n’est pas nécessaire de modifier les tuyaux de freins.

Inconvénient :
- Le montage n’est pas totalement « plug and play » . Il faut soit usiner les trous de fixation de l’étrier soit meuler l’extérieur de celui-ci.
- Même avec les adaptations de l’étrier l’encombrement global reste conséquent. Le choix sur les jantes reste limité et il faudra privilégier des jantes dont le design intérieur est le plus cylindrique possible (ou alors utiliser des cales mais alors attention au déport). Donc exit les jantes tôles d’origine par exemple.

Le matériel nécessaire :
- étriers de Volvo 240 à disques ventilés, montage type girling. A moins que vous ne trouviez des vieux d’occasion pour l’échange standard il faudra payer les consignes. J’ai choisi ce site car la consigne était limitée (30euros par côté) . Soit 204 euros la paire hors fdp
http://www.piecesauto24.com/nk/1996792

A noter que le site est plutôt sérieux (basé en Allemagne) et les pièces étaient dispo de suite. Vous pouvez aussi poser vos questions en direct via un système de chat. De ce fait l’opérateur m’a donné un code réduction de 5%. Enfin la marque NK est un fournisseur première monte de peugeot.
/ !\ les étriers sont livrées nus il n’y a pas les systèmes de maintien des plaquettes

- le système de maintien des plaquettes m’a été fourni par un ami. Autrement vous pouvez le trouver sur ce site : http://www.vlvautoparts.com/jeu-kit-de-freinage-avant-volvo-140-240-et-260-_l_FR_r_208_p_1v24_i_1356.html
Ils ont aussi les étriers donc à vous de faire votre calcul en fonction de la consigne et des frais de port

- les disques sont ceux de la 323i. j’ai pris des ATE j’ai mister-auto car ils étaient dispo (une cinquantaine d’euros) autrement les brembo ont l’avantage d’être livrés avec la petite vis de fixation sur le moyeu. Les prix sont mêmes plus bas sur piecesauto24.com donc possibilité de grouper avec les étriers si ils les ont en stock. Pour les plus « jusqu’auboutistes » on trouve aussi des disques rainurés ou percés

- les plaquettes sont celles de la volvo. J’ai pris du brembo de base (une vingtaine d’euros !!). là encore il existe des produits plus perfo genre EBC et mintex (mais pas de DS2500 ou carbone lorraine)

-il vous faudra aussi 4 rondelles de 2mm d’épaisser , 12mm de diamètre et idéalement une trentaine de diamètre (je les aient trouvées chez Mr Bricolage). Ces rondelles vont venir s’intercaler entre la jambe de force et l’étrier de manière à centrer celui-ci par rapport aux disques. En parallèle il vous faudra des vis de fixation (en M12 donc) plus longue que l’origine.

- il vous faudra une paire de moyeu de E21 4 cylindres petits roulement (avant 82 je crois mais à préciser). Je les ai trouvés d’occasion sur le bon coin, mais une autre solution est de se fournir chez Ireland Engineering qui en fait des neufs en alu.

- des goujons de roues en diamètre 12 au pas de 150. Prenez une longueur d’environ 60mm au total ce sera suffisant (j’ai pris 82 mm et c’est trop long). Pour ça et les éventuelles cales de largeur dont vous auriez besoin je vous recommande notre partenaire PAF: www.passionautofrance.com

Travail sur les étriers :
Pour de coup il va y avoir deux écoles pour adapter l’étrier. En effet même si l’entraxe est le même que sur la jambe de force de 2002, le déport est un peu trop élevé et l’étrier ressort un peu trop. Ça gêne d’une part au niveau de la jante. D’autre part l’extérieur de la plaquette ne porte pas intégralement sur le disque (donc une légère perte d’efficacité).

- Solution 1 => faire usine les trous de fixation des étriers de Xmm (je relèverais la valeur exacte du X). ça résoud le problème du déport mais à moins de faire faire une demi-lune bien calibré, on créée un jeu néfaste au niveau de la fixation…et puis il faut passer chez l’usineur.

- Solution 2 => meuler la partie extérieure de l’étrier. La fonderie est vraiment grossière à cet endroit-là et j’ai testé pour vous et ça passe. Par contre le jeu reste extrêmement faible entre l’étrier et la jante et la plaquette ne porte pas intégralement sur le disque.

Autrement le reste du montage est « plug and play » et le résultat vraiment bluffant à l’usage. Personnellement je n’ai pas relevé de déséquilibre entre l’avant et l’arrière, la pédale de frein reste en béton et je n’ai eu aucun souci d’échauffement de la journée.

Quelques photos pour illustrer:

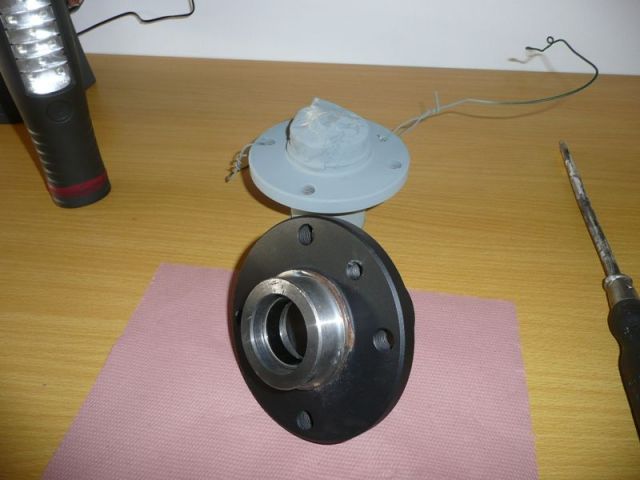

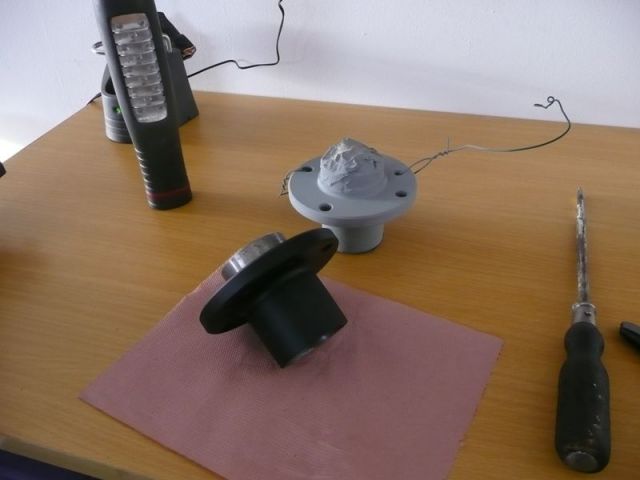

les moyeux repris d'une E21 4 cylindres

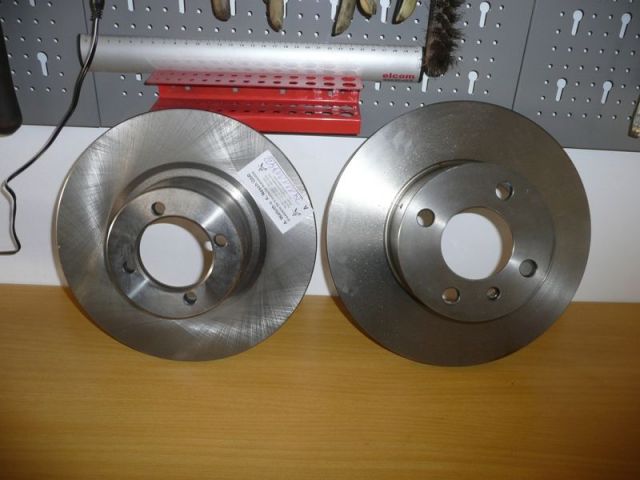

différence entre le disque d'origine et le disque de 323i:

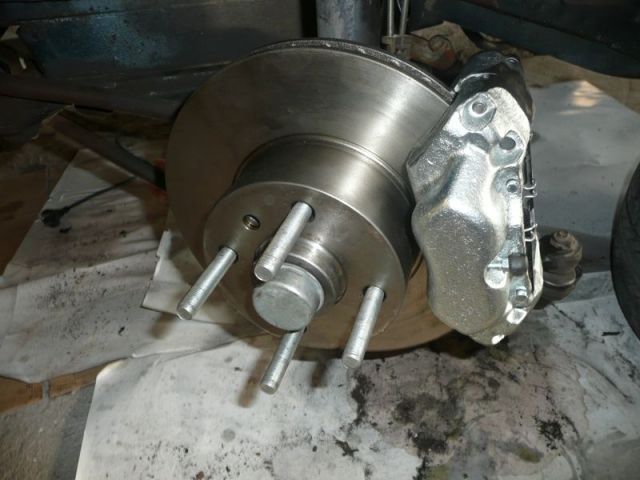

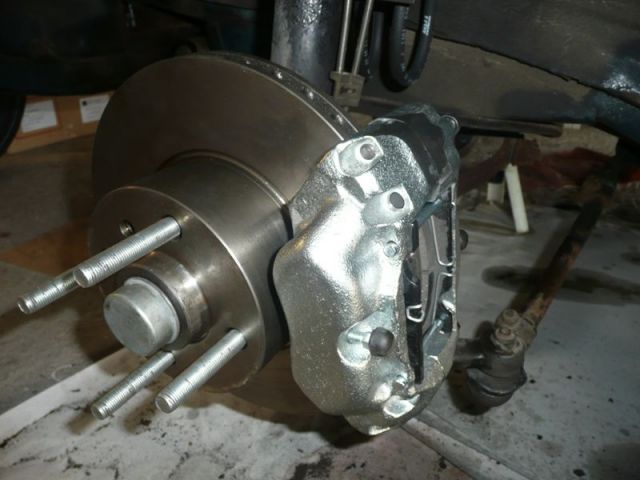

le montage une fois en place. Notez qu'il a fallu un peu meuler l'étrier non sans une certaine appréhension:

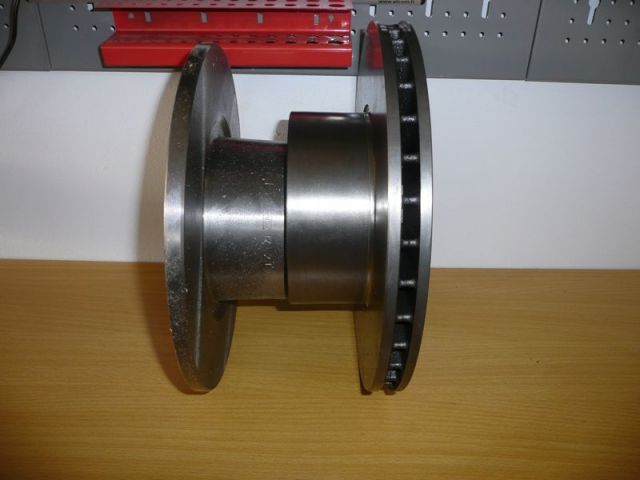

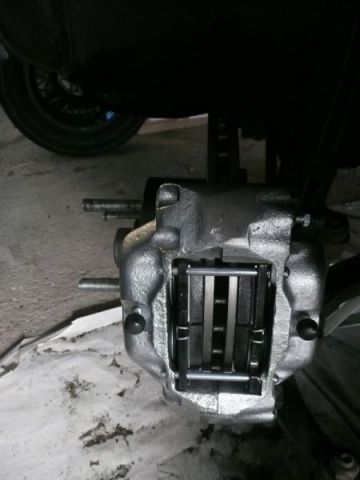

sur cette dernière photo on visualise le décalage entre la plaquette et le disque (environ 1.5mm) c'est ce décalage qu'il faudrait rattraper au niveau des fixations du disque.




Share this post


Link to post
Share on other sites

oh que oui!! ça freine au top et toute la journée . c'est vraiment une super modif

Share this post


Link to post
Share on other sites
Un grand merci a Franck pour tes explications détaillées! Je confirme que ce montage fonctionne parfaitement sur une 2002 normale sans les jambe de force Ti/Tii
-paire de moyeu de E21 4 cylindres + roulement neufs (Attention les moyeux E21 4cylindre ref A31211116682 chez Walloth sont chers Eur 229/piece donc chercher de l'occase , mais les roulements A31211107447 €30 et capuchons de moyeux sont a €12 neuf raisonnable)
-etriers de Volvo 240 (environ Eur 200/paire neufs)
-plaquettes de base de Volvo ( Eur 20 le jeu )
-pour le système de maintien des plaquettes ( le kit de reparation Walloth contient tout ce qu'il faut Ref 34 11 1 103 289 Brake caliper double circuit repair € 25 )
-disques de 323i ( chez Walloth ref
A34111119113 €90 le disque percé, et €40 non percé )
On a suivi la Solution 2 => meuler la partie extérieure de l’étrier pour que ca passe dans les jantes.
Resultats:
-Un cout du montage de environ €500 a 600
-Sur mes jantes de route ( style alpina de 320 ) en 13x5.5 ca passe sans probleme
-Sur mes Momo 13 x 6 de circuit, j'ai du mettre des elargisseurs de voie de 10mm avant car
 l'étrier frotte.
Le passage le mois prochain en BBS-Mahle 13 x 6 ( ''KBA" ) devrait résoudre ceci et je pourrai virer les elargisseurs de voie.
J ai un maitre cylindre de 2002 standard. Testé a Cheneviere au GT Legends 2019, le freinage mord bien fort, est endurant, mais la pédale encore trop molle sur le début de course. Suite a cela j ai purgé 2 fois et rattrapé du jeu entre mes pistons AR et les machoires de tambour AR, mieux, mais la pédale reste toujours un peu molle en début de course. Je pense qu un maitre cylindre de Tii sera la prochaine étape pour parfaire le montage.

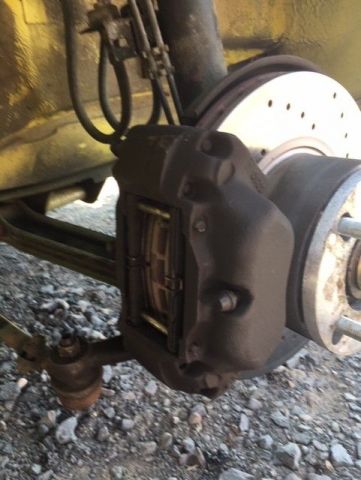

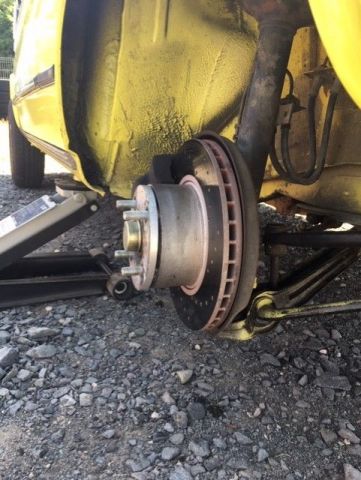

GT Legends 2019.jpg

Etrier Volvo 240 photo2.jpg

Etrier Volvo 240 photo3.jpg

Share this post


Link to post
Share on other sites

You’re welcome Alex! Le forum est tres bien fait, et son but est de faire circuler la connaissance pour que nos anciennes continuent leur vie! J’aime bien ajouter les photos du montage, comme Franck l’a fait, c’est didactique! A+

Share this post


Link to post
Share on other sites



Bonjour à tous,

Vraiment top la ce sujet, pour ma part avec des jambes de force tii j'ai également adapté des disques ventilés de E21, avec pinces 4 pistons de 635 série 1, et j'en suis très satisfait depuis de très nombreuses années, (maitre cylindre original 2002).

Si ce n'est déjà fait, penser à percer le centre des tôles de protection des disques afin de permettre un bon refroidissement des disques.

Bonnes fêtes à tous.



Share this post


Link to post
Share on other sites

A titre perso j’ai fait beaucoup plus simple en supprimant carrément cette tôle sans contre indications depuis plusieurs années déjà. Après j’ai déjà vu un montage plus élégant ou la personne avait créé une écope que cette tôle.


le montage avec jambes de force de tii est très réputé aussi et a l’avantage de d’avoir des roulements plus gros mais le soucis c’est de trouver ces jdf et leurs prix

Share this post


Link to post
Share on other sites

Perso sur la 12 j'avais garder la tole pare cailloux mais je l'avais perçé de 70 trouts et fait une volute d'entrés d'air, c'était un montage fait par Alpine en rallye à l'époque

magny cours+vacances royan 036.JPG

Share this post


Link to post
Share on other sites

Pas mal!!! Quitte à modifier cette tôle le top reste d’y connecter un boa qui apporte de l’air frais pris sur la face avant. C’est très  efficace en terme de refroidissement

Share this post


Link to post
Share on other sites

je confirme que le boa il n'y a rien de mieux, grosse différence d'endurance,  j'avais viré la tôle pare cailloux sur la mustang, et pour faire tenir le boa au plus pret du centre du disque j'avais utilisé un bout de tube au diametre du boa fixé à un boulon proche du centre du disque sur la fusée.

Share this post


Link to post
Share on other sites

Salut Franck, Alex, permic, et autres propriétaires de 2002:
J'ai écrit une erreur ci-dessus: Le système de maintien des plaquettes pour étrier Volvo240, n'est pas le kit de reparation Walloth BMW Ref 34 11 1 103 289 Brake caliper double circuit repair € 25 ).
Voici les réf de chez www.skandix.de (site spécialisé Saab et Volvo) et les réf correctes que j'ai repris de ma facture. Il faut

-1 set d'axe de maintient des plaquettes ( ref 272691 ) ca fait les 4 etriers. J''en ai un rab si vous voulez.
-le repair kit en 2x ( ref 272648 ) uniquement si vous achetez des etriers a reconditionner
-1 set de plaquettes Volvo standard ( ref 31261180 )

Pcs Product No. Description Singleprice Total
2 1002855
272648
Repair kit, Brake caliper boot Front axle
Volvo 200
17,34 EUR 34,68 EUR
1 1000003
31261180
Brake pad set Front axle System Girling
Volvo 120 130 220, 140, 164, 200, P1800, P1800ES
25,16 EUR 25,16 EUR

1 1000247
272691
Accessory kit, Brake pads Front axle vented System Girling
Volvo 200
5,87 EUR 5,87 EUR



Pour l'instant ca marche tres bien, je n'ai pas eu besoin de refroidissement supplémentaire par trous ou écopes en 'boa'. Ca sera peut-etre nécessaire plus tard si je rajoute des chevaux.
A+
PM

Share this post


Link to post
Share on other sites
