identification collecteur échappement ?

[fordfan]

hello !

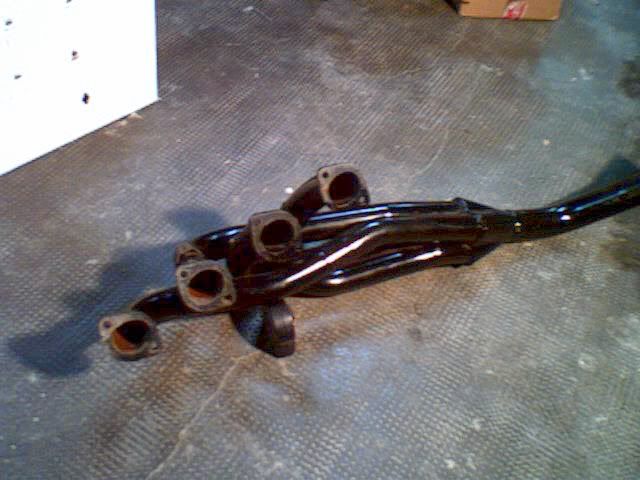

j'ai ça qui traine dans le garage

ce n'est pas du ford pinto ou x flow c'est sur

je crois que c'est un devil , pour une sortie coté droit du moteur

une idée ?

[Alex]

oui ça ressemble à un collecteur de BMW 02, j'ai une culasse à la maison je regarderai donc ce soir les cotes http://forum-new.scct.fr/public/style_emoticons/default/icon_wink.gif

[Jeff_2002]

oui ça ressemble à un collecteur de BMW 02, j'ai une culasse à la maison je regarderai donc ce soir les cotes http://forum-new.scct.fr/public/style_emoticons/default/icon_wink.gif

Je confirme, pour moi c'est du BMW pour moteur M10.

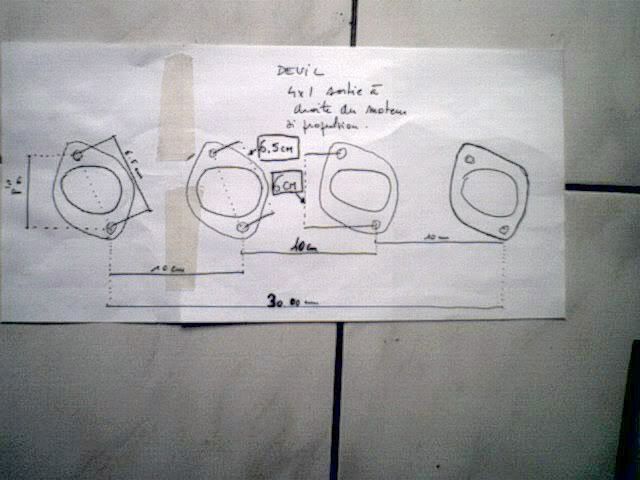

Je retrouve quasiment les mêmes côtes, 100mm ok par contre j'ai 60mm au lieu de 65mm et 55mm au lieu de 60mm.

Devil a fait des collecteurs pour moteurs M10 à l'époque.

[fordfan]

je ne suis pas dessinateur indus http://forum-new.scct.fr/public/style_emoticons/default/laugh.png http://forum-new.scct.fr/public/style_emoticons/default/laugh.png http://forum-new.scct.fr/public/style_emoticons/default/icon_wink.gif

cool en tout cas , et si ça peut faire un heureux http://forum-new.scct.fr/public/style_emoticons/default/icon_idea.gif

[Franck_RS]

là je ne le vois pas (because firewall au boulot) mais ça peut m'intéresser pour ma bien connue 2002 (fait moi une offre en MP)

Il faut faire attention de savoir si ça passe avec une direction à parallélograme standard car bien souvent les "beau collecteur" de M10 ne passe qu'avec modification de la direction (crémaillère)

[Alex]

ça pourrait, ça pourrait, aurais-tu une photo prise de l'autre coté, coté forme des tubulures, et combien en voudrais-tu ?

http://forum-new.scct.fr/public/style_emoticons/default/icon_wink.gif

[Jeff_2002]

là je ne le vois pas (because firewall au boulot) mais ça peut m'intéresser pour ma bien connue 2002 (fait moi une offre en MP)

Il faut faire attention de savoir si ça passe avec une direction à parallélograme standard car bien souvent les "beau collecteur" de M10 ne passe qu'avec modification de la direction (crémaillère)

Je dirais ok avec le parallélogramme car les crémaillères étaient relativement peu répandues.

Mais à confirmer.

Ce qui pourrait être sympa c'est que l'acquéreur aide ses camarades à en faire des répliques. Car j'ai déjà vu des Devil et ils sont plutot bien fait surtout au niveau du spaghetti. http://forum-new.scct.fr/public/style_emoticons/default/icon_wink.gif

[Alex]

oui les Devil avaient bonne réputation, les répliquer était un projet d'Alexis Robert. Le faire est une chose, trouver acquéreurs en est une autre.

[fordfan]

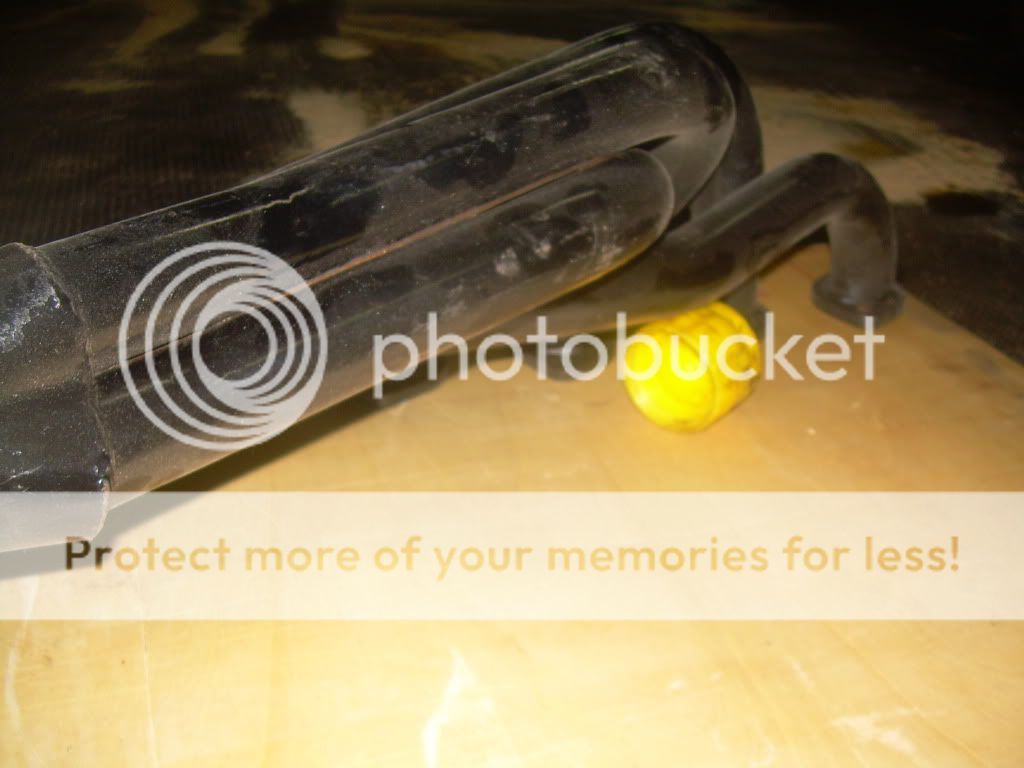

je vous fait d'autres photos et je reprends des cotes dans la journée http://forum-new.scct.fr/public/style_emoticons/default/icon_wink.gif

il est tout neuf , si c'est bien un béhème , ça doit etre l'idéal pour répliquer !

[fordfan]

bon en mesurant à nouveau je trouve 60mm d'écartement de goujons qui font 8 en perçage

[Jeff_2002]

oui les Devil avaient bonne réputation, les répliquer était un projet d'Alexis Robert. Le faire est une chose, trouver acquéreurs en est une autre.

Non le problème est de trouver une personne capable de faire des répliques à des prix décents.

[Alex]

oui, à prix décent http://forum-new.scct.fr/public/style_emoticons/default/icon_wink.gif

belle pièce en tous cas.

[fordfan]

alors ?

ça peut correspondre à du bmw ?

[Alex]

pas eut le temps de vérifier hier soir, mais à 95% oui

[fordfan]

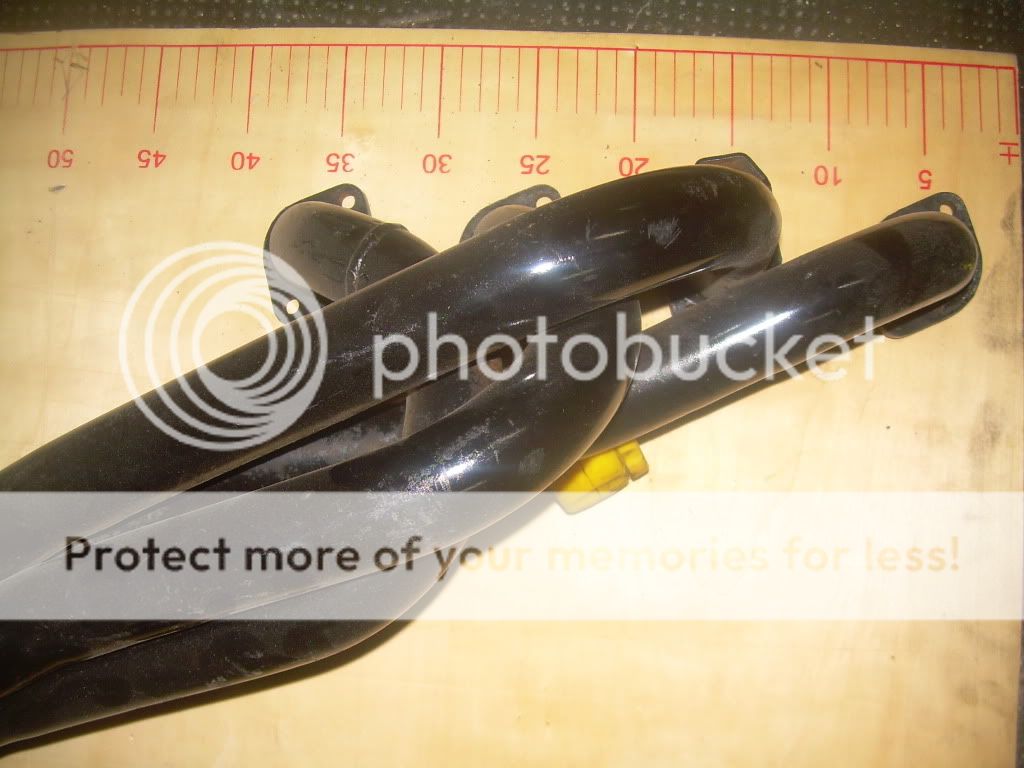

j'ai oublié de mettre une photo coté plan de joint

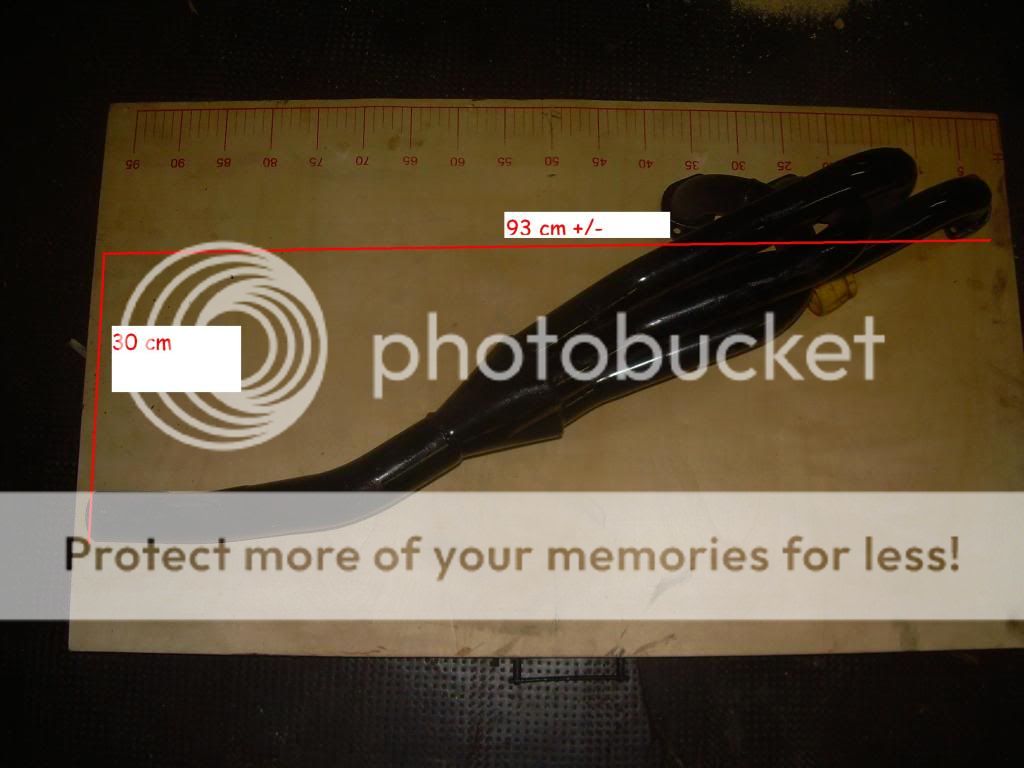

et la distance entre celui ci et le plus à l'exterieur des tubes est de +/- 20cm

[Alex]

une cote m'intéresse bien, la taille des brides sur les sortie des culasses qui sont ovales.

[fordfan]

heu ..... http://forum-new.scct.fr/public/style_emoticons/default/laugh.png

genre diametre ?

[Alex]

yes, mais c'est pas rond http://forum-new.scct.fr/public/style_emoticons/default/icon_wink.gif

[fordfan]

en gros 36.5 en verticale et 43 en horizontale

[Alex]

c'est bien un collecteur de 02

[fordfan]

merci bien !

en voyant le post avec les collecteurs de 2000 j'ai eu un flash http://forum-new.scct.fr/public/style_emoticons/default/laugh.png

bon je vais le mettre sur epay ..............

mais non je plaisante http://forum-new.scct.fr/public/style_emoticons/default/icon_cool.gif

[Alex]

là je ne le vois pas (because firewall au boulot) mais ça peut m'intéresser pour ma bien connue 2002 (fait moi une offre en MP)

Il faut faire attention de savoir si ça passe avec une direction à parallélograme standard car bien souvent les "beau collecteur" de M10 ne passe qu'avec modification de la direction (crémaillère)

Franck je te laisse la priorité, je pense que ce collecteur se monte sans problème sur une 02 et que ce serait dommage de le bricoler pour le monter sur une NK http://forum-new.scct.fr/public/style_emoticons/default/icon_wink.gif

[Franck_RS]

Merci Alex. On a effectivement convenu d'un accord de principe avec Fordfan en MP.

Je connais quelqu'un qui fabrique des collecteurs sur mesure et des lignes inox je vais le questionner sur le cout de fabrication de répliques. ça ne me dérange pas de la mettre à disposition pour qu'il puisse servir de modèle.

[Alex]

Voilà ce que cela donne :

https://forum.scct.fr/viewtopic.php?p=48221#48221

[fordfan]

http://forum-new.scct.fr/public/style_emoticons/default/biggrin.png http://forum-new.scct.fr/public/style_emoticons/default/wink.png http://forum-new.scct.fr/public/style_emoticons/default/wink.png

c'est peut etre pour ça que j'ai tilté

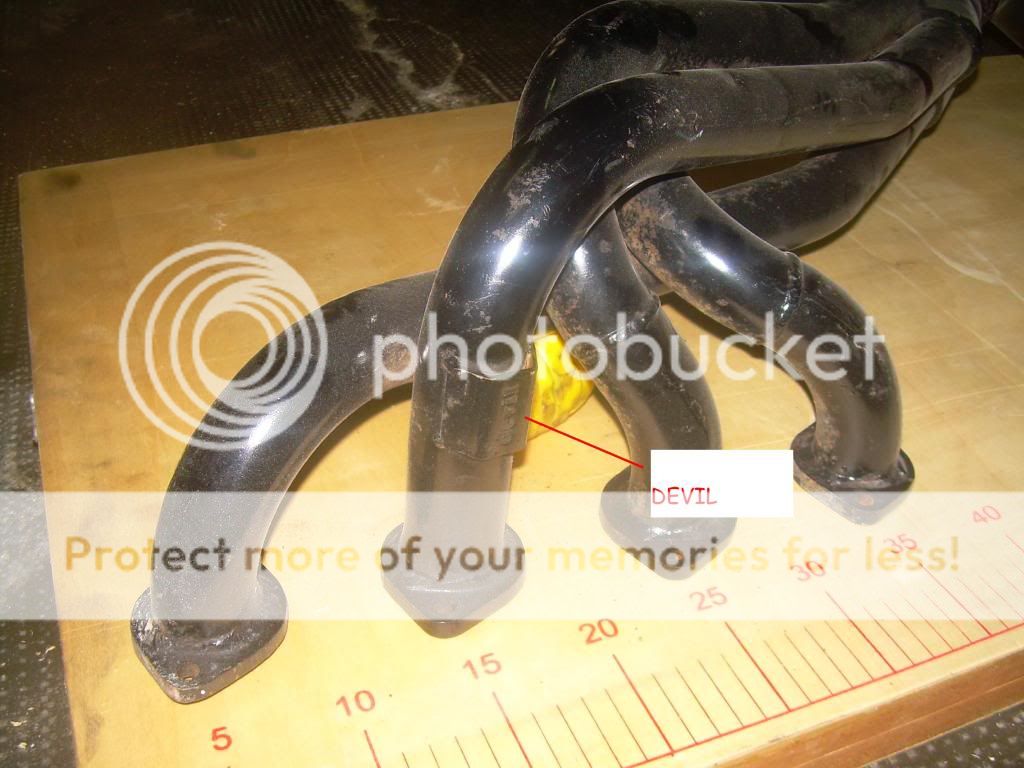

il y a tout , la plaque devil , les 2 soudures sur les tubes arriere

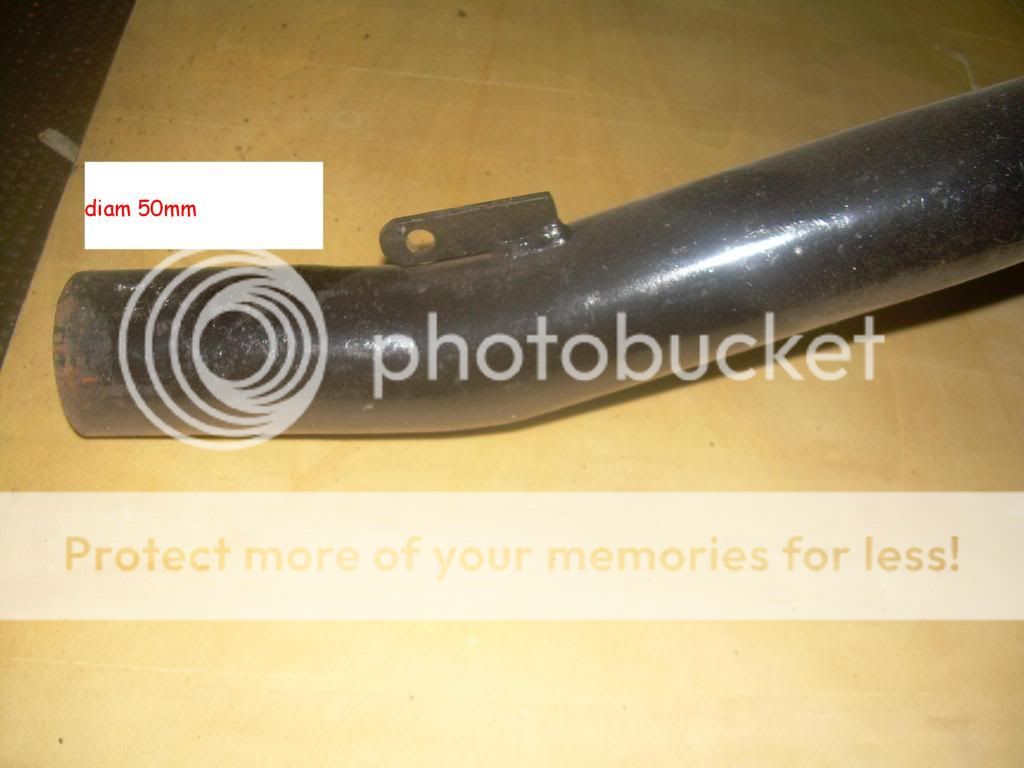

je crois aussi discerner la plaque au bout . Elle sert à quoi ?

il y a une fixation à cet endroit , ou c'est un ressort qui tient la ligne , comme sur certains détentes de 2tps ?
