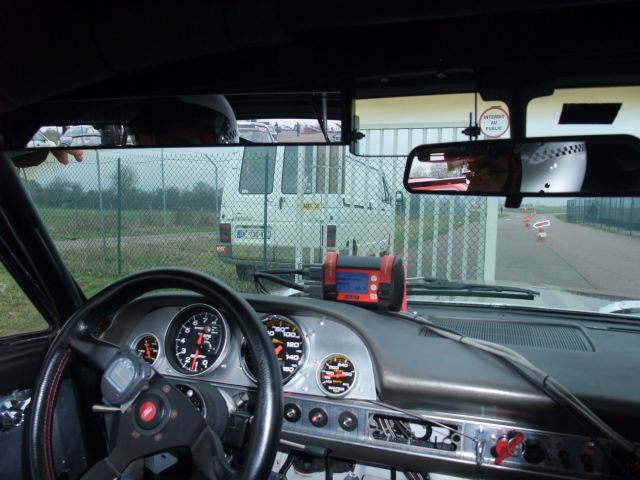

jmcgalaxie Posted January 30, 2022 Report Share Posted January 30, 2022 Je souhaiterais me monter un système de mesure du ratio air essence. J'ai déjà un systeme dans la Galaxie qui mesure en permanence à l'aide de 2 sondes, une par banc de cylindres. Je peux le déplacer et le mettre au dessus du moteur lors d'un réglage carbu ou sur le tableau de bord. Mais en général il est peu visible car pas très "vintage" (appareil orange sur la photo) Je ne souhaite le laisser permanent car chaque fois que j'ai eu un problème, il m'a toujours donnée une indication juste avant que je sente la différence en conduisant. Il en est ainsi pour l'usure prématurée de l'AAC,par exemple, ou d'un culbuteur déserré. . Donc je veux me remonter un système indépendant que je déplacerai d'une auto à l'autre en mettant la sonde dans le pot de sortie comme les garagistes le font. J'ai pas mal de carbu à ajuster et de plus j'envisage de passer le pickup au E85. J'ai cherché sur Amazon ou ebay mais pas grand chose en dessous de 200€. Quelques système à 60 € l'afficheur mais souvent quand on cherche les détails on trouve que c'est un afficheur pour capteur bande étroite. Quelqu'un aurait il déjà bricolé quelque chose qui fonctionne pour 100€ sonde comprise par exemple ? Quote Link to comment Share on other sites More sharing options...
Sourire Posted January 31, 2022 Report Share Posted January 31, 2022 Regardes chez PLXdevices, tu peux avoir plusieurs sondes et tout est reporté sur téléphone par exemple Quote Link to comment Share on other sites More sharing options...
Leon_pp Posted January 31, 2022 Report Share Posted January 31, 2022 14point7.com, sera la moins chere mais necessite un peu de soudure au fer à souder. https://www.14point7.com/products/sigma-lambda-controller-free-2 L'avantage, tu peux te faire une alim avec des pinces croco, ou allume cigare et avoir un systeme portatif, même si à la base une sonde LSU ne devrait pas être implanté si loin de la culasse. Mais dans tt les cas rien que la sonde Large bande Bosch LSU coûte pas loin d'une centaine d'euros pour une vrai, pas une copie chinoise. Dernier point sur le faite que tes sondes ne t'ont jamais rien montrer avant casse : 1 - les carbu ca tourne tjs tres riche. 2- Une sondes par banc = 1 sondes pour combien 3.5L de cylindrés dans ton cas? même si tu as un défaut sur cylindre, noyé dans le volume c'est pas dit que tu en ai une lecture. 3- C'est pas parceque ton aac perds de la levé, que tu vas changer ton rapport A/F en effet, selon les carbus, tu as moins de lever, moins d'air qui entre, donc normalement moins d'essence envoyé donc tjs un rapport A/F semblable. C'est pas la solution miracle, mais ca permet surtout d'avoir un oeil sur un point fondamentale qui engendre du cliquetis, qui lui est mortel. Quote Link to comment Share on other sites More sharing options...
jmcgalaxie Posted January 31, 2022 Author Report Share Posted January 31, 2022 Flavien, Merci je vais regarder Léon, Merci de tes indications, je manie facilement le fer à souder, par contre sur tes commentaires c'est tout le contraire, J'ai été averti que l'incident arrivait par la mesure de A/F sur la Galaxie, car même pour une levée inférieure sur 1 cylindre le A/F a bien varié. sauf que je n'ai pas compris pour quoi avant. Donc la sensibilité est bien là même avec 3,9 l par côté. Quote Link to comment Share on other sites More sharing options...
Leon_pp Posted February 1, 2022 Report Share Posted February 1, 2022 J'avais compris à l'envers ton message, alors tant mieux si ca marche, et l'experience est maintenant acquise, parfois chèrement. Pour info Jean Marc, j'ai commandé 2 boitiers comme indiqué dans le liens, ils sont encore sur le bureau, mais ca reste très soigné pour du low cost. L'avantage c'est que tu peux, si tu souhaites le mettre à demeure, juste faire apparaitre l'afficheur digital (écran bleu) ou utiliser une sortie analogique pour le relier à un cadran à aiguille typé "vintage" pour un faire un mano au tableau de bord. Je rappel, un conseil pour faire durer les sondes : soit utiliser un relais temporisé à une bonne minute après la mise en route du moteur soit faire un on/off manuel (en automatien, pas permanent) C'est pour eviter les chocs thermiques à répetitions des sondes qui réduisent considérablement leurs durée de vie Quote Link to comment Share on other sites More sharing options...
JMalko Posted February 1, 2022 Report Share Posted February 1, 2022 Juste pour faire un mini retour d'expérience; sur la GBS, j'ai monté ce produit de chez 14point7 associé à une sonde Bosch large band. https://www.14point7.com/products/spartan-lambda-controller-2 Dans mon cas, le tout est piloté par le calculateur mais le matos est bon, et c'est confirmé par le mapper qui a tout double vérifié avec son propre montage qu'il met justement en sortie d'échappement (sonde large bande Innovate et manomètre AEM). Quote Link to comment Share on other sites More sharing options...
jmcgalaxie Posted February 1, 2022 Author Report Share Posted February 1, 2022 Pour info, j'ai un FAST depuis plus de 10 ans sur la Galaxie, très fiable aussi et peut faire de l'enregistrement sur une période paramétrable https://www.summitracing.com/parts/fst-170402 JMalko, quel afficheur faudrait il utiliser, si je comprends bien c'est une interface et tu dois ajouter la sonde et l'afficheur ? Quote Link to comment Share on other sites More sharing options...
Leon_pp Posted February 1, 2022 Report Share Posted February 1, 2022 oui JMarc le spartan est sans afficheur, il peut se connecter en analogique avec un afficheur (a aiguille ou digital) ou directement a une gestion électronique. Quote Link to comment Share on other sites More sharing options...
JMalko Posted February 2, 2022 Report Share Posted February 2, 2022 Rien de plus à ajouter au texte de Léon J-Marc Sur leur site, il indique notamment que leur manomètre est compatible avec le contrôleur (évidemment vous me direz...) https://www.14point7.com/products/solid-afr-gauge En complément, j'ai retrouvé le détail de ce que j'ai acheté. A l'époque, ils étaient en rupture de stock chez 14point7 pour leur kit avec le Spartan2 + sonde Bosch LSU4.9 mais il semble qu'ils en ont à nouveau: https://www.14point7.com/products/spartan-lambda-controller-2 Moi je l'ai commandé ici, la seule boutique que j'ai trouvé qui en avait en Europe: https://www.efignition.nl/a-46725998/14point7-lambda-systemen/14point7-spartan2-met-sensor/#description Quote Link to comment Share on other sites More sharing options...
Leon_pp Posted February 3, 2022 Report Share Posted February 3, 2022 tu peux commandé directement sur le site 14point7.com, jamais eu de soucis. Et tu peux prendre un cadran style vintage, il faut fouiller ebay et consor pour trouver : https://www.ebay.com/itm/133938260226?_trkparms=ispr%3D1&hash=item1f2f57a902:g:A~AAAOSwVkhhlgTC&amdata=enc%3AAQAGAAACkPYe5NmHp%2B2JMhMi7yxGiTJkPrKr5t53CooMSQt2orsSHYXPhGXR5uguexJBeHwfgZkPWAf0qCDBcD5OuEoFy1qK8R3LDAjJPobx4Lap%2FwFtyb5KpDf3C5hMdzNU%2FWDxF9FetIJwuDzN6AGh4xoarTUoVpPhY1C2pD9DgvWzZJSe4q%2FEGjq36giqlo5DEBPH%2Fte8hM81zvDXip2hZPIAZl6AMxkH6FYXUtiwtHm2rQA3G4ycJBsuS%2FcPRVYz%2FNRC8KRZROtw18Vt83ZH5DqX2vjKAaT1RFcbh996Qf%2B%2B54nT9y9DA%2FrCKsJR5AxQiaABOUQF7VbaKCIUwm77%2FA8wRneLv9Fe0m2UtZKc4e%2Fmmj5yK1emJN0tDy8yb32zv%2FyMAw3uVXmY%2FREFyJ%2Bwgsz%2FgR%2Byl7sRp22ZEBOUILwkw1xeSPuuBTnRJ%2BUtA0w6d6ysTLmsva7bVdw0EorYQ77BEVx%2Bu%2Fy3c3Oirod%2By1tW3HeMmw3Neo%2F1QAK1%2BhR3S9IeK1NN%2BZYU13Qf8TH2hbzPHZ7H%2Fo4RJcSzB3iDmDVqcecH29jQamMDDDa6cKDK4UK7OhHkMXWh8QpffhGQfEMbO1hzDzS2R70uwsYwKvjMflThIoboMCBzakWoC%2FbcazTlcH4HCHNcd5MMpd%2FrYDrsKk%2F6P92mMJJSQ5etK2%2BYt0OvPbsIlYR3Z17eBm6o%2FpRdYWzywAcEC%2BB8Wt1jzTHEZjDFRsfTrPE5Ssi0d1HIJIfivgFP47UL8xrWFuwJWlsgwdcQi0c4UXkwlmiUVhdAzW1PzNKD6VYiD5rXLn4Ay%2B9nTKCadbsV1%2BWBAVVxur%2B10%2BwSG7a%2FId0B8eHdyUSUVEUAv9lAhMohkodM%2FIgc%2F%2BF1|clp%3A2334524|tkp%3ABFBM7oLk59df https://www.ebay.com/itm/154449088946?_trkparms=ispr%3D1&hash=item23f5e211b2:g:qjQAAOSwcw1gmnpm&amdata=enc%3AAQAGAAACkPYe5NmHp%2B2JMhMi7yxGiTJkPrKr5t53CooMSQt2orsStEKTPzZMfQmny3knR97t0K8vQ6iW1omPJqoNXWRLNWt5xtqkpgReJagdHjNOPMaqbjBTwGhtiuVnuWeeuTWIXRpWr0DO%2FGxxiqfk4uHaYbq%2FUPnaj2CqO68%2BMCdKLKdj4aWBogqeMHbXKZqaUERhsDDFyNeqjj%2FsYPLjjLRzzx3gNCsGcMGARSWn%2FtgKi%2BsfSBG%2FCm1q0gyOadLFVmEmNH5Lgwei3AbqG9D9FweDaIDxpPdL0tm2L5FFxcVyUVQg8xCSbXRNRb9Ix2Ffz18s5F1XRPlOq4A%2BZmlGSmzOl0HJRFuiWCP2BTQKnGkmmeLtr1UvV1Qc8RBlK5ULz8aoY9wImMTt1lyuCh2gwdf%2FfFIQgeLo%2BRs0AOcAKvcHyRAMUO0%2FSc1NXjmbnEQf%2Fi2e9cNIkmRvJJn7WGj2XWsSxCiTRhIp6%2BrRk5rZbGBliYl9WzoidnA55BjR4Up3cr6U0C42GkKxLoyCjQFetQrIrl8%2FFftc6%2B8Wlgq0nYWrbeKqtiBRFhU1rg94iEWi3ntbEW%2BHzmhFXR0vOdTzolofeb5N8sHKe2JvYnpqRSKZjVgSxMJsA0D19%2Bqcs8cfHIYc%2FGxxU6BiAJxkkaCBV%2BmcgTqbHoUNWKMyb0bMXIeyVjDzAW7xfr2ZkqnJG68vr3JTkd4wR49o1lWBHBht53SXZntXoNeIBSHxlO5vuA%2B0Umoq2DoUuHeItTHFAf8SuBX4o16BFfWXYOaGEBDG5HtyONQw0DCNtGyVlDsxJh0%2Fam5TOUDnaU5zgCNzanHguzkLKwNkc%2FFUYGR7wdEnifqEOAJ14si2pfpMkD4pNpCHGBYF|clp%3A2334524|tkp%3ABFBMoNvp59df https://www.ebay.com/itm/294219442947?_trkparms=ispr%3D1&hash=item4480d86b03:g:J7wAAOSwNv5gwXwZ&amdata=enc%3AAQAGAAACkPYe5NmHp%2B2JMhMi7yxGiTJkPrKr5t53CooMSQt2orsS%2Fwocn770hnih0B3mVHNZ5AEjGDnSLFMTryaVQAS8ryP5u2nr3H17V4GVPVy2dHnwfVboD2SRbK5ibufmTfVyT1xhUmQjc2HEZokOCUsnQB%2FnTUZiQDuyxeLA%2FCCNSoSaT%2B2r3Wg%2BCAp1PW5%2FOUTGYuCyfA3Sp%2FO5mPbT5hHPzmW6xOvKrEX9BemoW85KlQzyRdWQPcIkaufgjnQTDKOoMGJgvSMf7zxR1SkBrJTgjw5Uw%2BzUgCYi8EYI9TxzGXjnLP6IezuqxnJapooEHadMzmtPcV9k3E2boy0j1SfCTL3OGTLn9N9ZfDPipcJjZtZmor5lwXyUD7A0qBrtfzzqb59BbCV3sPlPsXH1P9vM1RS4gAiq9hXqXRw55qYByKQmt51tiQ2v5bQjQbFBT5%2B8HHleAAkNjE2Wf0bMJCPrsuhQwWnxwHXNEQZpBYzssLbGK5VZGbr6flQFae4RWh6971rH4dWlStw5DVdws9VH01%2BN2e93%2F8j0EKGDg8z27lc9HmUU5zIa9fGF0GaHV%2BWYiGDGnullFNfzlwIRoLLaUMwPn%2BjxbYDuFlJtquIaMIdyeGuMU6SZE2bmItI8QwHOGVvVzS0paOxurz7IrSyY1O7YRJVYRqqZ6%2Bi0QYPE19rRGsjfBeZirnHimdsRX2ki5%2BycyHTyw4sG6MUn7DUPNvO9BPuNWKaDIUZ91Z%2B2G%2FKYsn1Iysv%2FKqwHVrbr2Y2IZzmFkOjRM9%2BXTh7j8K2zMIeQVUDRgkUfeksYPp22iHEHclWk7l6%2F0l9ajIi1wCfu4jxXp6EsCdEhtw8GVfxkg9Yaz4OiwRZ6R1FlUzXWrven|clp%3A2334524|tkp%3ABFBM-N7w59df Quote Link to comment Share on other sites More sharing options...
Clément 91 Posted February 7, 2022 Report Share Posted February 7, 2022 Merci à vous 3 pour ces liens et retour d'expérience Quote Link to comment Share on other sites More sharing options...
