Watt link géométrie Ford Capri


Recommended Posts

Salut

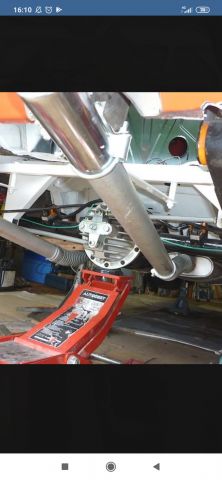

D'abord la photo que tu publies présente un défaut important de réglage, la barre de rappel gauche et celle de droite ne sont pas parallèles au repos et les deux ne sont pas horizontales (pas obligatoire mais mieux pour avoir la même en compression et détente)

A part si tu roules sur un oval américain et que tu privilégie un côté par rapport à l'autre ça peux se comprendre sinon il une a une grosse erreur.

Sur les principes regardes cette vidéo



Link to post
Share on other sites

Elle peuvent ne pas etre horizontal, mais il vaut mieux qu'elles soient parallèles sinon le mouvement de la caisse par rapport aux roues ne sera pas le même lorsque tu tournes à gauche ou à droite.

Après certains ne veulent pas s'embêter à mettre des pattes de fixation avec des réglages et profitent d'un point de fixation sur le chassis.

Pour un montage idéal, le pont doit être supporté par les roues ou des chandelles, donc non pendant. Tu prends le centre de rotation du pont et tu fixes les pattes de fixation à une distance qui te permettra d'avoir ta biellette en milieu de réglage.

Tu dois aussi avoir le trou du milieu de la patte de fixation au même niveau que le du point de rotation.

A partir de là tu soudes tout.

Tu montes et tu tends les biellettes de manière à ce que le pivot se mettes à la veritcale.

Les trous de réglage sur les pattes de support te serviront si un jour tu ajustes la hauteur de caisse, tu déplaceras alors le point d'accroche des biellettes pour garder l'horizontalité des biellettes.

Link to post
Share on other sites

Ah super. Merci pour ces infos. La personne ayant montée mon para a une vie de course donc je pense que ça a bien été fait. Mais je vais contrôler tout ça. Et excat je vois que le tirant gauche peu être régler différemment pour retrouver le pivot parfaitement vertical.

Merci pour les infos. J'vais cogiter

Link to post
Share on other sites
  • 2 weeks later...

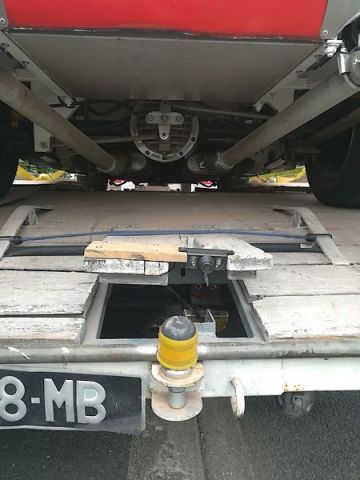

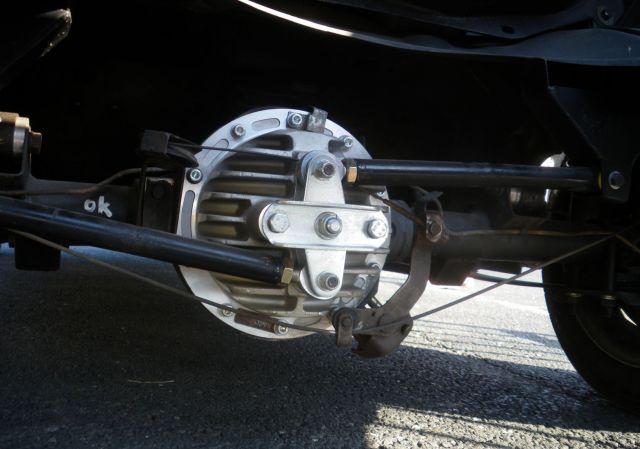

Exact, j'ai monté ça en gardant les roues sur cales, en essayant d'avoir les barres les plus parallèles possible, mais en fait, elles ne le sont pas et surtout l'axe bien vertical.

C'est pas posé au millimètre et ça fonctionne très bien comme ça.



Raph
